L’énergie solaire est devenue une solution incontournable pour produire de l’électricité propre et réduire sa facture énergétique. Que vous envisagiez une installation sur votre toiture, un système autonome pour un camping-car ou une station solaire isolée, un choix crucial s’impose dès le départ : brancher vos panneaux solaires en série ou en parallèle.
Ce choix peut sembler technique, mais il influence directement la puissance totale, l’efficacité de votre régulateur de charge, la sécurité de votre installation et même la durée de vie de vos batteries. Comprendre les différences entre les deux configurations et leurs impacts vous permettra de tirer le meilleur parti de votre investissement solaire.
Dans cet article, nous allons détailler les avantages et inconvénients des branchements en série et en parallèle, vous montrer des exemples concrets, et vous donner toutes les clés pour choisir la solution la plus adaptée à votre installation.
Table des matières
Résumé rapide ⚡
🔌 Série : tension augmentée, idéal avec régulateur MPPT.
☀️ Parallèle : meilleure tolérance à l’ombre, idéal avec régulateur PWM.
🛠️ Hybride : combine série et parallèle pour un rendement optimal.
💡 Choix dépend : régulateur, tension batterie, ombrage et distance câbles.
Panneau solaire série ou parallèle : comprendre les bases
Avant de décider comment brancher vos panneaux solaires, il est important de comprendre leur fonctionnement électrique.
Chaque panneau photovoltaïque produit :
La manière de les connecter détermine si vous augmentez la tension ou l’intensité, ce qui impacte directement votre rendement.

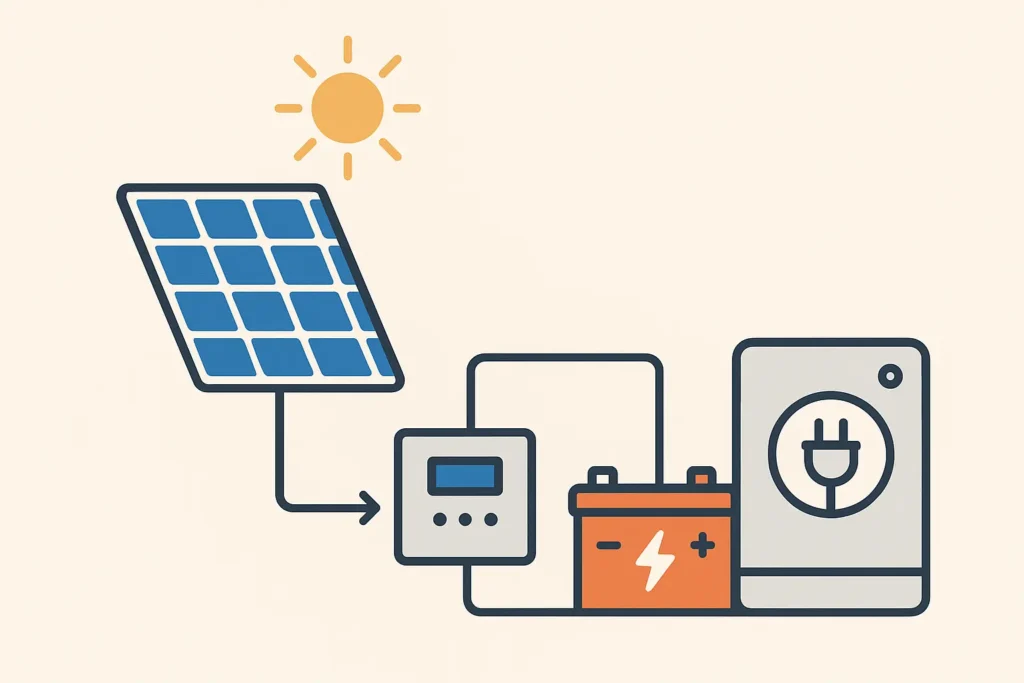

Régulateur solaire : MPPT vs PWM
Pour optimiser la production d’électricité d’une installation solaire, il est essentiel de comprendre le rôle du régulateur de charge, souvent appelé charge controller. Il contrôle le courant et la tension envoyés aux batteries pour les protéger contre la surcharge ou la décharge excessive. Il existe deux principaux types : MPPT et PWM.
1. Régulateur MPPT (Maximum Power Point Tracking)
Le régulateur MPPT est le plus performant pour exploiter l’énergie solaire. Son rôle est de maximiser la puissance délivrée par les panneaux en ajustant automatiquement la tension et le courant pour atteindre le “point de puissance maximale”.
Caractéristiques principales :
- Permet de brancher des panneaux en série, donc tension élevée et courant réduit.
- Idéal pour les longues distances entre panneaux et batterie (moins de pertes dans les câbles).
- Optimise la recharge même par faible ensoleillement.
- Plus coûteux, mais offre un rendement supérieur (10 à 30 % de gain par rapport à un PWM).
Exemple : un panneau de 36 V alimentant une batterie de 12 V verra le MPPT transformer l’excès de tension en courant supplémentaire pour charger plus rapidement la batterie.
2. Régulateur PWM (Pulse Width Modulation)
Le régulateur PWM est plus simple et moins cher. Il fonctionne en connectant le panneau directement à la batterie et en “modulant” le courant pour éviter la surcharge.
Caractéristiques principales :
- Fonctionne mieux avec des panneaux ayant une tension proche de celle de la batterie.
- Convient aux installations petites ou moyennes, surtout avec montage parallèle.
- Moins efficace que le MPPT si la tension des panneaux est beaucoup plus élevée que celle de la batterie.
Exemple : un panneau de 36 V alimentant une batterie de 12 V avec un régulateur PWM verra la tension excédentaire “écrêtée” à 12 V, ce qui limite le courant et la puissance disponible pour la recharge, contrairement au MPPT qui peut convertir l’excès de tension en courant supplémentaire.
Résumé pratique
MPPT → Série recommandée, rendement maximal, idéal sur grandes installations
PWM → Parallèle recommandé, simple et sûr, idéal sur petites installations
Cet article pourrait vous intéresser : 🏡 Kozikaza : quelles alternatives après sa fermeture ?
Avantages et inconvénients d’un branchement en parallèle
Avantages et inconvénients d’un branchement en série
Panneau solaire série ou parallèle : comment choisir ?
Selon le régulateur
Selon la tension de la batterie
Selon l’environnement
Exemple pratique : 3 panneaux de 200 W – 24 V – 8 A

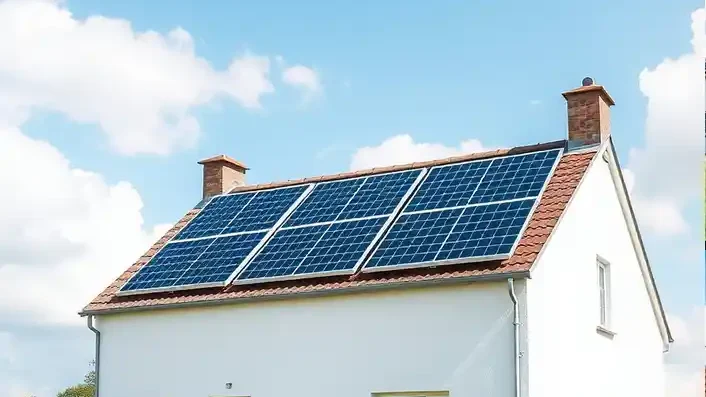

Imaginons que Monsieur X installe trois panneaux de 200 W(24 V – 8 A) sur le toit de sa maison en Bretagne, orientés plein sud. Sa batterie domestique est une 12 V/200 Ah, et il souhaite alimenter à la fois l’éclairage, quelques appareils et un chauffe-eau solaire.
Branchement en série
- Tension totale : 72 V
- Intensité totale : 8 A
- Puissance totale : 576 W
Avantages :
- Pertes dans les câbles très faibles → pratique si le régulateur est dans le garage et non sur le toit
- Idéal pour un régulateur MPPT → recharge plus rapide de la batterie
Inconvénients :
- Sensible à l’ombre → si un panneau est partiellement couvert par une cheminée ou un nuage, toute la série perd en production
Exemple concret : si un arbre projette de l’ombre sur le panneau gauche le matin, la tension totale diminue et la batterie reçoit moins de courant.
Branchement en parallèle
- Tension totale : 24 V
- Intensité totale : 24 A
- Puissance totale : 576 W
Avantages :
- Chaque panneau fonctionne indépendamment → ombrage localisé n’affecte pas les autres panneaux
- Compatible avec régulateur PWM → installation simple et sûre
Inconvénients :
- Nécessite des câbles plus gros → installation plus coûteuse et encombrante
- Moins optimal avec un régulateur MPPT
Exemple concret : même si le panneau à gauche est partiellement ombragé le matin, les deux autres continuent à produire à pleine puissance et la batterie reçoit toujours un courant suffisant pour alimenter les appareils essentiels.
Choix de Monsieur X :
Après avoir évalué son toit légèrement ombragé le matin et le coût des câbles supplémentaires, Monsieur X a opté pour un montage en parallèle avec un régulateur PWM. Ce choix lui garantit une production stable même en cas d’ombre et une installation simple à gérer au quotidien.
Sécurité et normes
Montage en série
- Vérifier la tension maximale admissible par le régulateur
- Protéger contre les surtensions
- Éviter l’humidité sur les connexions
Montage en parallèle
- Installer un fusible par panneau
- Utiliser des boîtiers de jonction adaptés
- Choisir une section de câble suffisante (6 à 16 mm² selon distance)
Sécurité et normes
| Critère | Série | Parallèle |
|---|---|---|
| Tension | Augmente | Identique |
| Intensité | Stable | Augmente |
| Compatibilité régulateur | MPPT | PWM |
| Sensibilité à l’ombrage | Élevée | Faible |
| Section de câble | Plus faible | Plus importante |
| Sécurité | Risque de surtension | Plus sûr |
| Longues distances | Très efficace | Moins adapté |
| Mélange de panneaux | Déconseillé | Possible si tension identique |
Conclusion : panneau solaire série ou parallèle?
Le choix entre un branchement de panneaux solaires en série ou en parallèle dépend de plusieurs facteurs. Il faut tenir compte du type de régulateur utilisé, qu’il s’agisse d’un MPPT ou d’un PWM, de la tension de la batterie, de la présence d’ombre et de l’orientation des panneaux, ainsi que de la distance entre les panneaux et le régulateur. Le budget alloué aux câbles et aux protections peut également influencer la décision.
En résumé, un montage en série offre un meilleur rendement, des pertes minimales et convient particulièrement aux régulateurs MPPT, mais il est sensible à l’ombre. Le montage en parallèle se montre plus résistant aux ombres, avec une tension sûre, et est idéal pour les régulateurs PWM, même si les câbles doivent être plus épais.
Enfin, un montage hybride combine les avantages des deux configurations et constitue le meilleur compromis pour des installations complexes.
FAQ – Panneau solaire série ou parallèle
❓ Quelle différence principale entre série et parallèle ?
En série, la tension s’additionne et l’intensité reste stable. En parallèle, l’intensité s’additionne et la tension reste stable.
❓ Quel montage pour un régulateur MPPT ?
Le montage en série est recommandé, car une tension élevée permet au MPPT d’optimiser la charge de la batterie.
❓ Le montage parallèle est-il sûr ?
Oui, il est plus sûr car la tension reste faible, mais il nécessite des câbles plus gros et des protections par panneau.
❓ Peut-on mélanger panneaux en série et parallèle ?
Oui, un montage hybride permet de combiner les avantages des deux méthodes, surtout pour de grandes installations ou des contraintes d’ombre.
